Hack42 Tool LittleBoy

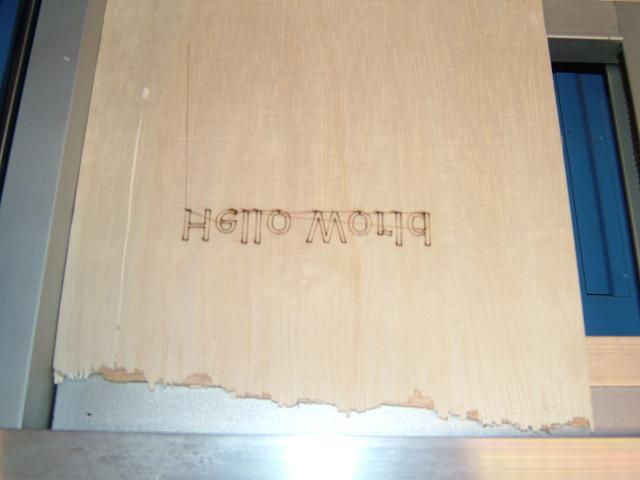

Tool LittleBoy Picture.jpg

Naam LittleBoy
Omschrijving Kleine chinese lasercutter
Te gebruiken door Deelnemer
Kost gebruik geld? 10 euro / uur
Locatie Cleanroom
Eigenaar Een groep mensen


{{{Name}}} {{#ifexist: | | File:Tool_LittleBoy_Picture.jpg Tool_LittleBoy_Picture.jpg


Project: Lasercutter

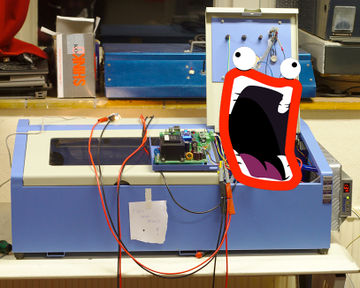

LittleBoy Project.jpg

Lasercutter

Naam Lasercutter
Door BugBlue, eightdot, SA007, stoneshop, Ytrog
Status Uitvoer
Madskillz Hard rondjes rennen met je handen in de lucht, calibratie, solderen, schroeven, boren, ramen slopen, ...
Doel / Omschrijving
For no eyes only
Alle Projecten - Project Toevoegen


D-M001 Augenschutz benutzen.png Oogbescherming verplicht
  • EN: Wear eye protection
  • DE: Augenschütz benutzen
J6523 laser.png Laserstraal
  • EN: laser beam
  • DE: Laserstrahl


Hack42 beschikt over een jd40w lasercutter.

Snijden kan met visicut (en misschien andere software die laos ondersteunt)

VERBODEN MATERIAAL

  • PVC (Poly Vinyl Chloride)/vinyl/pleather/artificial leather (geeft giftig chloorgas)
  • Dik lexaan (>1mm)
  • ABS
  • HDPE (frisdrank plastic)
  • PolyStyrene of PolyPropylene schuim (ja dat fikt! EN HARD!)
  • Fiberglass (dat snijdt niet, en smelt een beetje gifitg)
  • Geverfd spul (generiek, gewoon niet doen tenzij je weet wat voor verf het is en weet wat je doet)
  • Rubber (daar komen fijne dampen vanaf...)

Toegestaan materiaal

  • Hout (HTH-HAND)
  • Spaanplaat / MDF (verfikt ietjes meer)
  • papier en karton (no problem)
  • Kurk
  • Acrylic/Lucite/Plexiglas/PMME - Top 1 :)
  • Polypropeen folie
  • Polystyreen
  • Pom-delrin
  • Polyethyleen
  • Polanyl bioplastic
  • Graveerplaten (kunststof)
  • Leer
  • Katoen, wol etc (tenzij het geimpregneerd is!)
  • magnetisch papier
  • teflon (PFTE)
  • koolstof gebaseerde spullen zonder epoxy erin
  • glas
  • steen, graniet, ...
  • aluminium
  • geverfd spul als je weet wat voor verf/coating erop/eronder zit!
  • zeep
  • PE schuim

Hulptabellen

Graveren

materiaal dikte vermogen snelheid
hout (triplex) 3 mm 50 100

Snijden

materiaal dikte vermogen snelheid
Acryl 4 mm
hout (triplex) 3 mm 100 25
PE schuim 10 mm 100 50
karton 1mm 100 100
Kurk
MDF
papier
Spaanplaat
J6523 laser.png Laserstraal
  • EN: laser beam
  • DE: Laserstrahl


DIN 4844-2 Warnung vor optischer Strahlung D-W009.png optische straling
  • EN: optical radiation
  • DE: optischer Strahlung


D-W025 Warnung vor automatischem Anlauf.svg Op afstand bediende apparatuur
  • EN: Remotely started equipment
  • DE: automatischem Anlauf


J6529 pinch.png Kans op verwondingen aan hand
  • EN: Hand injury
  • DE: Handverletzungen


DIN 4844-2 Warnung vor heisser Oberflaeche D-W026.svg Heet oppervlak
  • EN: Hot surface
  • DE: Heißer Oberfläche


J6541 toxic.png Giftige stoffen
  • EN: Poisonous substances
  • DE: giftigen Stoffen


W30 - Warnung vor Einzugsgefahr.svg Beklemmingsgevaar
  • EN: Entanglement hazard
  • DE: Einzugsgefahr

reclame

Performance:

1> Digital control circuits, embedded module-driven system, with stable performance.
2> Comprehensive application aviation aluminum, light weight, and high strength.
3> With the latest company superhigh pressure, high-frequency service, the technology is driven by the United States IR Company-wide functional laser power.
4> Laser and the most advanced lasers used internally, and my company's laser power for matching the remarkable increase its useful life.
5> Revolutionary structural design, and end the old seal machine Yi deformation, the history that the old seal machine is easy to be out of shape and the light road is unstable is now a thing of the past. An adjustment for permanent.
6> as strong inner framework, ensure the machine keep high stability, keep the shape well for a long time.
7> New jig design, low noise, steady and reliable, maintenance free.
8> To present with cooling systems and auto-exhaust system.

Main application:

1>Available materials: Unmetal such as rubber sheet, acrylic, oxhorn, marble, leather, cloth, double-color board, timber, crystal, etc.
2>Comprehensive application: Stamp, crafts&advertisement industry and so on.

Todo

- Wat Wie Opmerkingen
Checkmark.gif Laosboard solderen eightdot
Checkmark.gif mA meter installeren SA007
Checkmark.gif Afzuiging modden SA007
Checkmark.gif Koeling regelen SA007
Checkmark.gif LAOSboard connecten ?
Checkmark.gif 220 Cabling fixen SA007
1Wire buttons installeren Witchdoc
Laosfirmware modden voor 1wire ?
Laosfirmware modden voor billing BugBlue
Verbeterd LAOS bord solderen en testen ?

problemen

  • laserlens staat niet helemaal loodrecht op het snijbed. 16-06-2014 fixed?
  • cancel werkt niet. 16-06-2014 fixed?
  • bij rasteren: niet unidirectioneel. in inkscape object> group en skew op -2 zetten.
  • bij rasteren: vertikaal is op 40mm het object 1mm te klein. dus 40/39 vergroten om het te laten passen.
  • bij het aanvinken van "engrave bottom up" in visicut is de vertikale lengte nog korter. wat beter werkt is die uit laten en het model vertikaal flippen op het positioneervlak van visicut.
  • manual positioning via joystick: ramping snelheid inverse? eerst snel, dan langzaam.
  • na het snijden gaat de laser "uit de weg". dat is GEEN HOMING.
  • De lcd interface is brak. laat onzin zien en reageert niet goed op knoppen. ook de centerknop gebruiken voor "OK" is niet zo'n goed idee. veranderen in de firmware.
  • De urenteller is aangesloten op de schakelaar, niet op de actuele branduren van de buis. mocht je na een halve dag terugkomen na een run van enleke minuten, staat er een halve dag plus de enkele minuten op de teller. niet handig.

Instellingen

IP adres: 192.168.142.88

Visicut:

  • type LAOS
  • bed width = 260, bed height = 222
  • Na aanpassen instellingen Visicut afsluiten, in setup file (in ./visicut/devices/laos_xxx.xml) 'flipYaxis' naar 'false' zetten, Visicut weer starten.
    • linux (mint): "<home>./visicut/devices/laos_xxx.xml" (als er 2 files staan, zoek diegene met de juiste afmetingen erin)
    • Windows 10: "C:\Users\<your_profile>\.visicut\devices"

Bediening

Dit apparaat alleen bedienen na instructie. Als geheugensteuntje, hier een samenvatting van de bediening.

SA007: aan/uit is precies daarvoor, enige opmerking is 'niet korter dan 15 seconden uit'
SA007: verder is het effectief via visicut je ontwerp sturen, en dan op start drukken op de lasercutter wat de rode knop rechtsboven is
SA007: soms gaat het mis dat visicut al klaar is <met zenden> maar de laser nog staat te wachten, enige fix daarvoor is de laser resetten (~15sec uit)

Schakelaars, van links naar rechts:

Laser aan/uit | Test | Verlichting | Power aan/uit

Display:

- Aanvangsscherm:

MAIN
<----- 1 ----->

- Data aan het ontvangen:

RECEIVE FILE

- Klaar voor de start:

RUN (en nog iets)

Joystick:

boven/onder scrollt door opties, links/rechts door het menu (of andersom). De ronde knop linksboven gaat een stap terug in het menu.
Een van de menuopties is move. Die werkt op het ogenblik voor geen meter... blijf uit de buurt.

Rode knop rechtsboven:

enter / start.

Dus, samengevat:

  • Zet de power en de verlichting aan.
  • Stuur je bestand vanuit Visicut.
  • Zorg dat het materiaal vlak op het bed ligt. Sluit het deksel.
  • Zet de laser aan.
  • Druk op de startknop.

Zelfde bestand nogmaals laseren:

  • Druk twee maal op de startknop.

Foto's

www.flickr.com - tags:Hack42 JD40W (random) (max: 4)

Handige Files

Settings: Bestand:LittleBoySettings.vcsettings.zip

InkScape template: Bestand:LittleBoy.inkscape-template.svg (kopieer naar ~/.config/inkscape/templates. Als je nu in InkScape "File > New from template" kiest, krijg je meteen de goede afmetingen en twee layers (cut en engrave).)
