Project: Greenpoint
Greenpoint Picture.jpg

Greenpoint

Naam Greenpoint
Door Sjors, Stitch
Status Uitvoer
Madskillz Telecom, skills, google
Doel / Omschrijving
Greenpoint!
Alle Projecten - Project Toevoegen
File:Greenpoint_Picture.jpg noez


Advertentie met kermit(R)(C)(TM)
Cutout met kermit(R)(C)(TM)

Het Basisstation is 117A. Deze heeft als alarmnummer de Spacefoon. Zie hieronder hoe je je Kermit kunt aanmelden op het basisstation.

Features met de Kermit-telefoon:

  1. Draadloos bellen naar andere nummers in de space.
  2. Bellen naar het space-omroepsysteem via de alarmfunctie Shift, 0.
  3. Bellen met het basisstation middels Shift, C.
  4. Niet mogelijk: bellen naar buiten of naar de spacefoon.

Handleiding instellen van je eigen Kermit-telefoon:

Zorg ervoor dat hij in privé-modus staat: het driehoekje moet boven "Priv" staan en niet boven "Pub". Druk daarvoor op Shift-RD (Pub/Priv). Er verschijnt dan "Pri N-XXXX" op het display. N is het geheugennummer op de telefoon tussen de 1 en 8, "XXXX" is het basisstationnummer en kan leeg zijn.

  • Bekijken huidig registratienummer: Shift, 4 (er verschijnt weer "Pri N-XXXX" op het display)
  • Wijzigen geheugennummer: Shift, 4, N (N is een nummer tussen 1 en 8)
  • Verwijderen huidig basisstation in Kermit-geheugen: gebruik toetsvolgorde Shift, 4, M, C
  • Instellen basisstation in kermit geheugen:
    1. Ga naar het kermit basisstation, op de 1e verdieping in de serverruimte in het midden van het pand. Onder de trap naar de zolder.
    2. Druk kort op de REG op het basisstation, ledjes gaan 10 seconden knipperen.
      1. Bij de 2010/2020 zit deze achterop bij de antenne
      2. Bij de 110/120 zit deze onderaan bij het dc adapter input plugje
    3. In deze 10 seconden:
      1. Houd het toestel in de buurt van het basisstation.
      2. Shift, 4, (N), M, telefoontje
      3. Er volgt audio-feedback
      4. Er verschijnt soms een driehoekje op het display.
      5. Toets # #
      6. Er volgt audio-feedback
  • Let op: er kunnen maximaal 8 kermit toestellen tegelijkertijd zijn aangemeld.
  • Let op: bij het te lang indrukken reset het bassisstation zich naar fabrieksinstellingen.

Initiatie

In de bibliotheek liggen Greenpoint/Kermit-spullen. Op deze pagina ga ik proberen wat informatie daarover te verzamelen. Uiteindelijk lijkt het me gaaf om die telefoons weer werkend te zien en aan te sluiten op een VoIP-systeem op de space. Ze zijn draadloos, dus binnen de space zijn ze wellicht ook te gebruiken als een soort walkie-talkies.

Inventarisatie

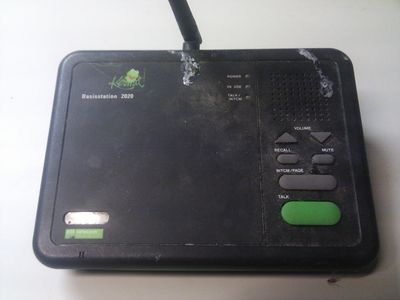

Kermit Basisstation 2020

Het zendstation. We hebben er twee van, één mooi schone en één licht ranzige:

Kermit Basisstation 2020 1.jpg Kermit Basisstation 2020 2.jpg

We hebben ook een stroomadapter. Achteraan het basisstation zit naast de stroomjack ook een analoge telefoonaansluiting, een "REG"-knopje, een switch tussen "OFF", "LO" en "HIGH" (signaalsterkte?) en een niet-detachable antenne.

De analoge telefoonaansluiting impliceert dat er maar één verbinding naar/vanaf extern gelegd kan worden, maar als het goed is kan het basisstation wel meerdere verbindingen tussen de telefoons leggen.

Schone basisstation (1):

Serial no: 464TTG5889
Model no: S35XCC1107AP
Base id: 04474 (117A)

Vieze basistation (2):

Serial no: 464TTN9332
Model no: S35XCC1107AP
Base Id: 37670 (9326)

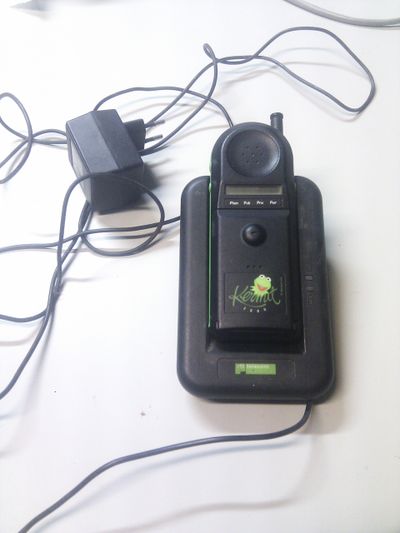

Kermit-telefoon incl. basisstation

Een telefoon voor dit netwerk. Er zit ook een oplaadstation inclusief stroomadapter bij (gek: de batterij is 3.6V, de adapter die bij het basisstation zat is 12V). Kermit was de oude naam, dat is later veranderd naar Greenhopper (volgens Wikipedia).

Kermit telefoon.jpg

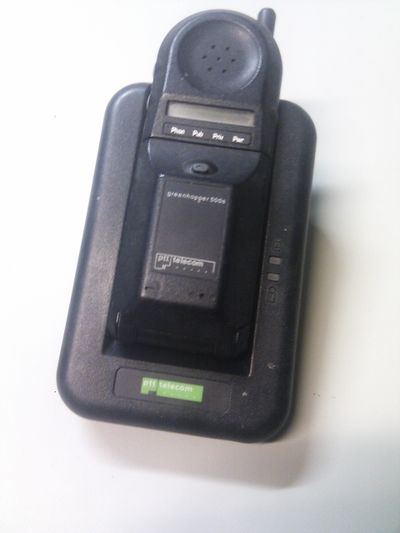

Greenhopper-telefoon 500s incl. basisstation

Nog een telefoon voor hetzelfde netwerk. Heeft ook een oplaadstation, maar geen stroomadapter.

Greenhopper 500s.jpg

Bronnen

Eerste gebruik

  • 23:xx: Batterij van Kermit laten opladen. Gek: het is een 3.6V-batterij, op het oplaadstation zat een 12V-adapter. Het bovenste lampje gaat aan (opladen, rood).
  • 23:32: Basisstation 1 (de schone) aangezet. De 12V-adapter gebruikt die er al op zat. POWER-lampje gaat aan, voor de rest gebeurt er niets.
  • 23:37: Batterij in Greenhopper gedaan. Lijkt leeg, telefoon doet niets, ook niet bij indrukken/ingedrukt houden ON-knopje.
  • 23:38: Greenhopper incl. batterij in oplaadstation gezet. Het onderste lampje gaat ook aan (rood). Telefoon lijkt in ieder geval niet vanzelf aan te gaan in het oplaadstation.

Ik laat ze even een half uurtje opladen.

  • 23:45: Ik deed de Greenhopper open, en hij ging spontaan aan. Er staat nu op het display "PHONE_ON". Voor de rest verandert er nog niets.
  • 23:48: Als ik het klepje nog eens opendoe, verschijnt op het display "Pri 1-64F1". Er staan streepjes op het scherm boven de indicatoren PRIV en PWR (ik ben verbonden met een privénetwerk?). Op het basisstation gebeurt nog niets; het POWER-lampje is nogsteeds aan, de andere twee lampjes nog uit.
  • 23:49: Het knopje RD zorgt ervoor dat het nummer 4 verschijnt boven PHON. Dus 4 is mijn telefoonnummer?
  • 23:51: Als ik op "bellen" druk met 4 nog in het scherm, gaat een streepje boven PHON knipperen, na een paar seconden hoor je drie bliepjes en wordt het display weer leeg. (Bel ik dan mezelf en is dat een inbezettoon?) Op het basisstation gebeurt niets.
  • 23:53: Bij shift + Pager (On) hoor ik driemaal een dubbele hoge pieptoon, staat er in het scherm PAGER_ON, en daarna wordt het scherm weer leeg.
  • 23:54: Bij INTCM/PAGE op het basisstation gaat het basisstation piepen, maar verder gebeurt er niets.
  • 23:54: Bij Shift+Pub/Priv op Greenhopper staat er op het scherm "Pub: 1-0096". Dan opnieuw Shift+Pub/Priv en er staat weer "Pri: 1-64F1".
  • 23:55: Bij Shift+Lock verschijnt er een slotje op het scherm. Ik krijg hem niet meer weg. :(
  • 23:57: Hij staat er nog als ik de telefoon herstart.
  • 23:58: Bij "1234" gaat het slotje weg. (Ik merk nu pas dat ik de cijfers wel in kan typen, maar dat het slechte knopjes geworden zijn.)
  • 00:00: Telefoon gaat uit. Batterij waarschijnlijk leeg.

Ik pak de batterij uit de oplader, leg de Greenhopper terug in de oplader, en doe de batterij in de Kermit.

  • 00:01: Kermit gaat niet aan bij het opendoen van het klepje. Hij piept bij het drukken op "on". Als ik "on" ingedrukt hou, gaan alle elementen van het display aan, maar als ik "on" loslaat gaan ze ook weer uit. Batterij niet ver genoeg opgeladen?
  • 00:22: Greenhopper weer gepakt. "RD" geeft nu een ander nummer, namelijk "P", die die ik net geprobeerd heeft. RD is dus waarschijnlijk re-dial.
  • 00:23: Als ik op "REG" druk op het basisstation, gaan de POWER- en IN USE-lampjes knipperen. Na ongeveer 20 seconden stoppen ze daarmee, gaat het power-lampje weer aan, en het inuse-lampje weer uit.

Ik verwissel de batterijen, want ik wil met de Kermit spelen.

  • 00:31: Ik zet de Kermit aan, er verschijnt "1-815d" in het display. Vergelijkbaar met de Greenhopper zijn de pijltjes naar Priv en Pwr aan. Met shift-Pub/Priv gaat het pijltje naar Priv uit, het pijltje naar Pub aan, en verschijnt er "1-0094" in het display.
  • 00:33: De Kermit heeft onder zijn re-dial "0478511682" staan. Grappig, dat is een nummer in Venray: http://plusadres.nl/r-p-a-pex-venray-0478511682
  • 00:36: Voor de rest lijkt de Kermit zich hetzelfde te gedragen als de Greenhopper: ik kan niets bellen, niets reageert echt op elkaar.
  • 00:38: Shift zet een bolletje in het display linksonder, en verandert het gedrag van alle knopjes. Shift-shift is een vergelijkbare modifier. Bij de meeste knopjes doet het twee bliepjes en verder niets; bij shift-shift-1 verschijnt er "008002133163" in het display.

Ik pak het andere basisstation erbij, wie weet koppelen ze daarmee wel. Dit is het semi-smerige basisstation.

  • 00:43: Ik plug de stroomkabel erin. Vergelijkbaar: het powerlampje gaat aan.
  • 00:45: Ik zet het schuifje achterop op "hi". Ik herhaal de tests van het andere basisstation hierboven. Er gebeurt weer niets.

Ik lijk nog de telefoons te moeten pairen met het basisstation, zodat ze op elkaar reageren en features als de intercom/pager werken. Maar geen idee hoe ik dat doe...

  • 00:56: Handleiding gevonden! http://www.kpnservice.nl/pages/Alcatel/handleiding.php?ci=Draadloos&manual=Greenhopper100-1.pdf -- Kopietje gemaakt: Bestand:Greenhopper100-1.pdf.
  • 00:58: "2.3 Het registreren van de Greenhopper 100." "Zie voor het registreren van de Greenhopper 100 op het basisstation de handleiding van het privé basisstation."
  • 00:59: Er staat ook in dat het registratieveld goed ingesteld moet zijn. Dat is die "1-815d" of "1-0094" in het display in respectievelijk PRIV/PUB-modus. De 0094 is het publieke Greenpoint-netwerk, volgens de handleiding; de 815d is het registratieveld van een basisstation. Die moeten we goed zetten, en dan kan hij wellicht registreren op ons basisstation.
  • 01:04: Hey, onderaan het basisstation staat een Base ID. De schone heeft 117A, de smerige 9326. Het is een hexadecimaal getal, er staat letterlijk "04474 (117A)". Zal een id zijn in een announcement oid.

Ik ga naar huis. Volgende stap: het registratieveld op de telefoon veranderen in 117A terwijl het schone basisstation aanstaat. Kijken of hij dan iets leuks doet.

Tweede gebruik

De handleiding beschrijft geen duidelijke manier om het registratieveld te veranderen in 117A. Instellen van de telefoon doe je d.m.v. shift-functies (sectie 1.3 van de handleiding). Er is shift-4, waarmee je de index van een basisstation kunt kiezen, van 1 t/m 8. Daarbij is 1 dus "64F1", en 2 t/m 8 zijn leeg. Ik wil in 1 "117A" zetten, zodat hij met dat basisstation kan verbinden.

Er is shift-7, "Instellingen, zie handleiding basisstation". Als ik dit intoets, zie ik dat de telefoon een verbinding op probeert te zetten (PHONE knippert), maar dat lukt niet. Dat zijn dus de instellingen van het basisstation, niet de instelling welk basisstation hij gebruikt (dat zou een kip-eiprobleem opleveren).

Shift-Shift biedt een extra instellingenmenu: daarbij is Shift-Shift-3 "TDK-cijfer A", Shift-Shift 6 "TDK-cijfer B", en zo verder (9=C, #=D). Op het moment geeft dit repectievelijk "o", "b", "c", "d", ongeacht van gekozen netwerk. Lijkt dus niet te maken te hebben met de huidige instelling 64F1.

"Het registreren van de Greenhopper 100 op een Vox Cordless gebeurt door de systeembeheerder. Hij gebruikt hiervoor één van de acht beschikbare registratievelden." Ik ben de systeembeheerder, verdorie, er staat niet hoe dat moet. :(


Poging 3 door Stitch

Nu werkt het, mede dankzij documentatie van het Greenpoint Hobby Team dat is gebackupped door geocities.ws. Hier is nu de handleiding om je telefoon op een basisstation te registreren.

De eerste woorden via Kermit waren: "Such handsfree".

RTFM

Uit het internetachive, met dank aan wijlen Greenpoint Hobby Team.

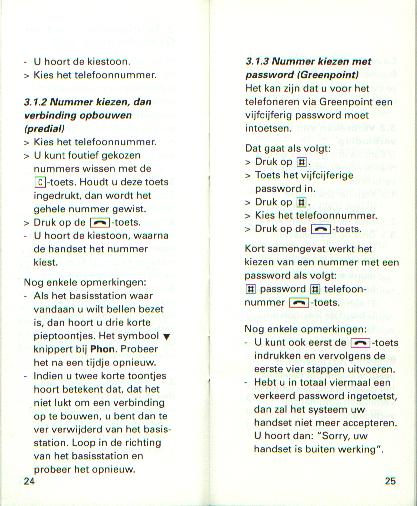

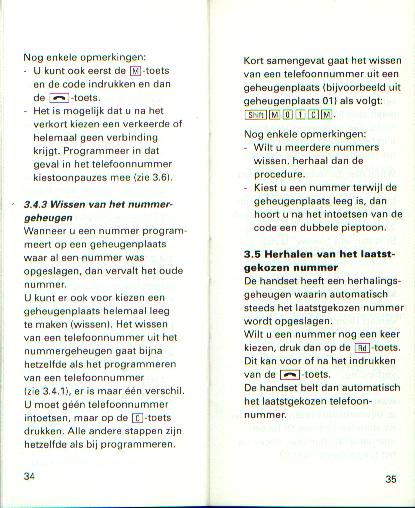

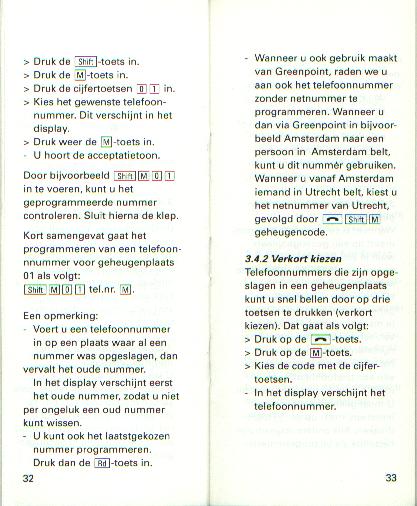

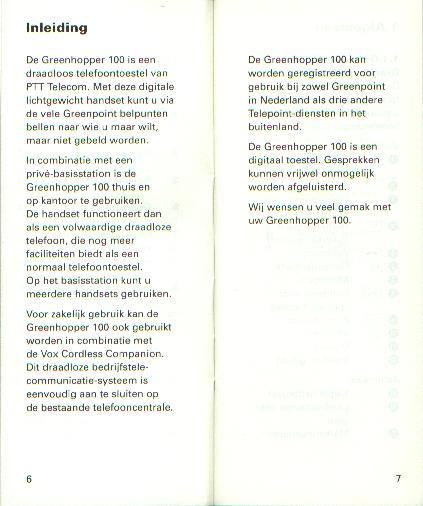

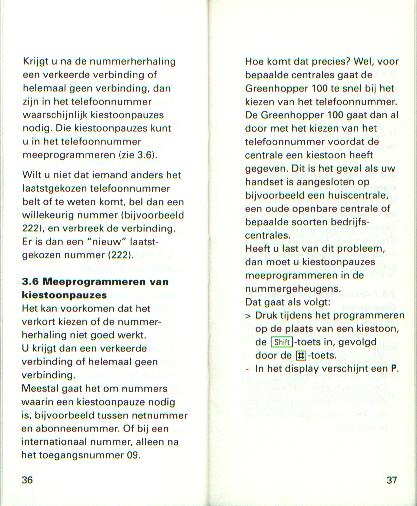

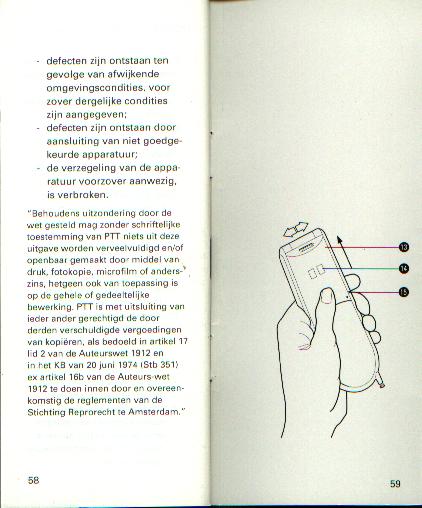

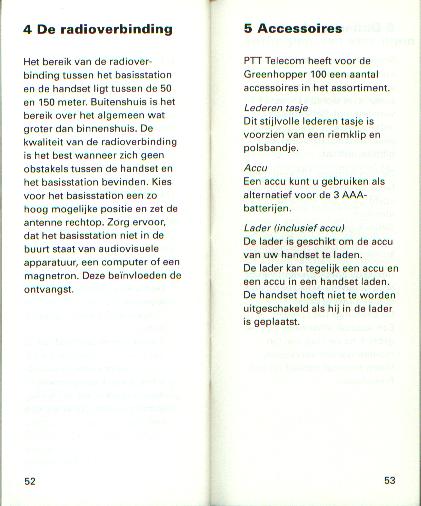

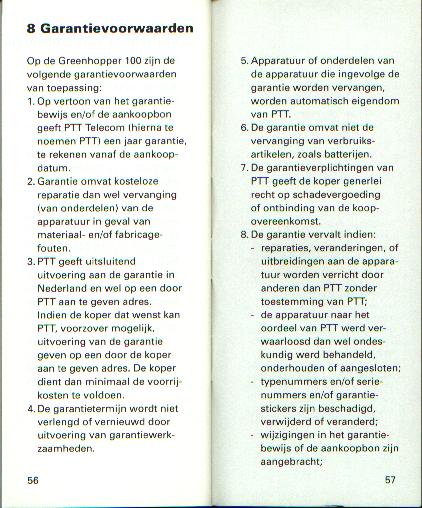

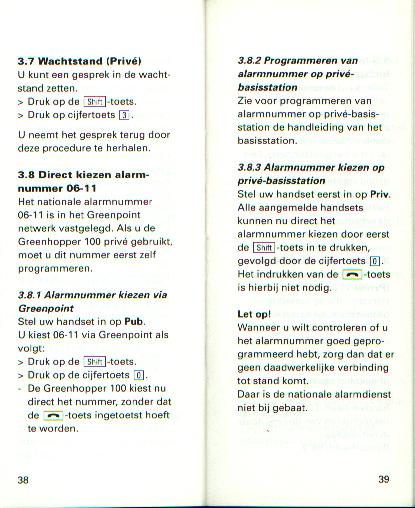

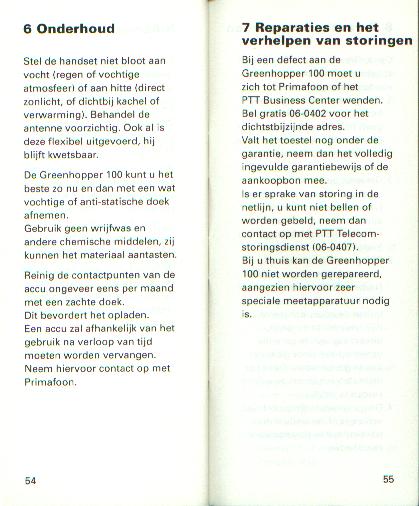

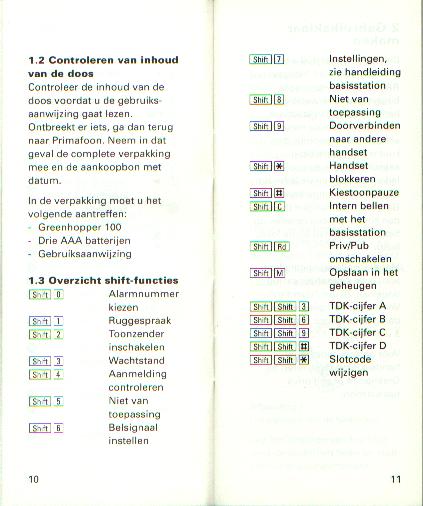

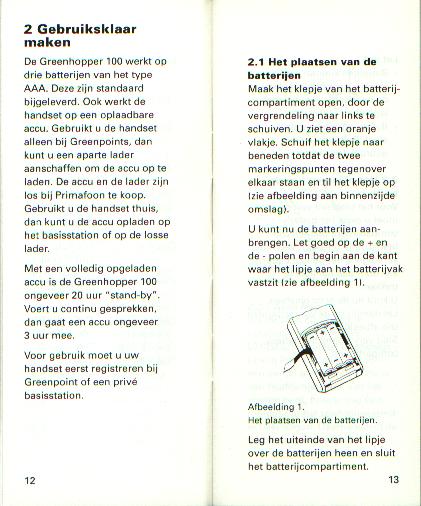

Greenhopper 100

Pagina's 0-5, 14-23, 59-66 missen.

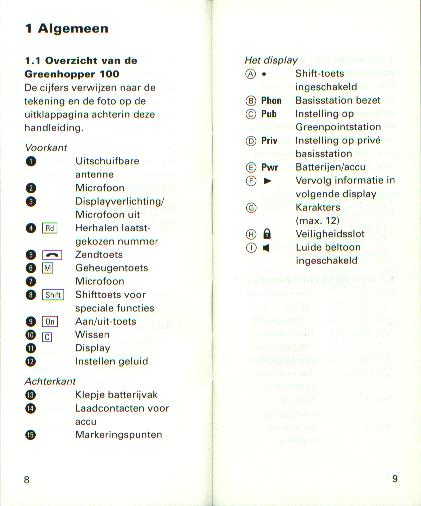

Greenpoint hopper100 P06-07.jpg Greenpoint hopper100 P08-09.jpg Greenpoint hopper100 P10-11.jpg Greenpoint hopper100 P12-13.jpg Greenpoint hopper100 P24-25.jpg Greenpoint hopper100 P26-27.jpg Greenpoint hopper100 P28-29.jpg Greenpoint hopper100 P30-31.jpg Greenpoint hopper100 P32-33.jpg Greenpoint hopper100 P34-35.jpg Greenpoint hopper100 P36-37.jpg Greenpoint hopper100 P38-39.jpg Greenpoint hopper100 P48-49.jpg Greenpoint hopper100 P50-51.jpg Greenpoint hopper100 P52-53.jpg Greenpoint hopper100 P54-55.jpg Greenpoint hopper100 P56-57.jpg Greenpoint hopper100 P58-59.jpg

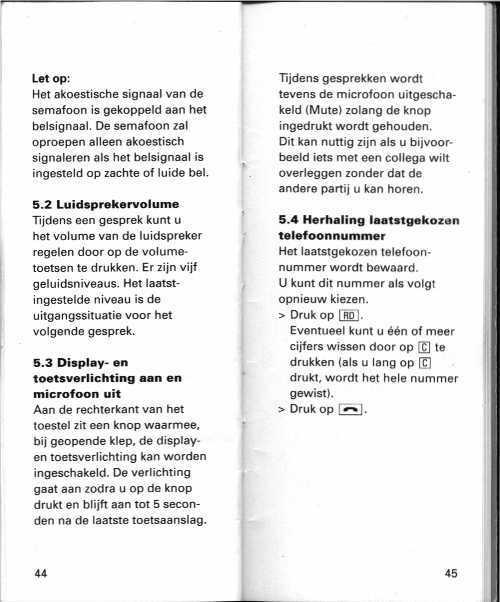

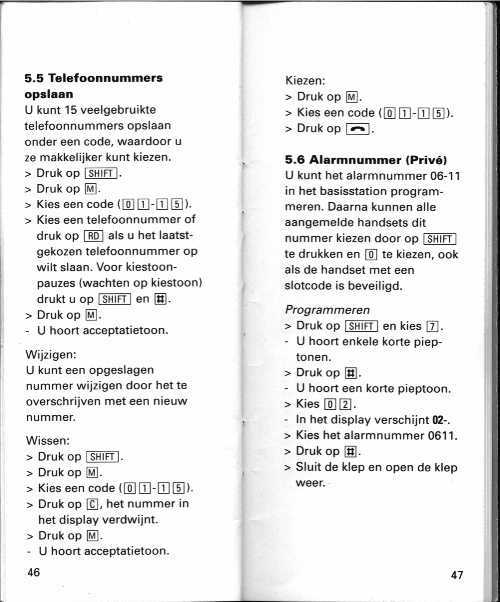

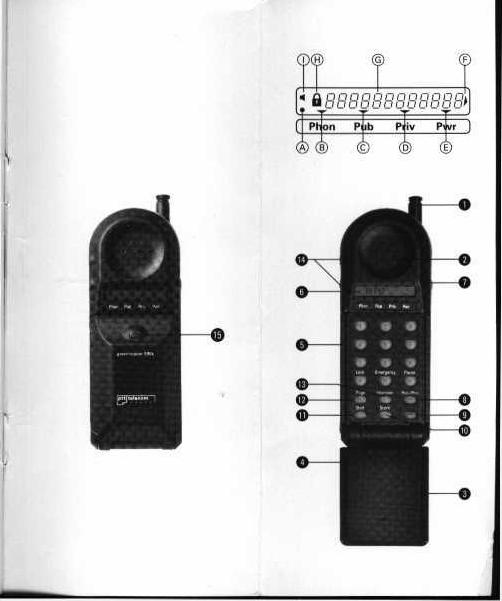

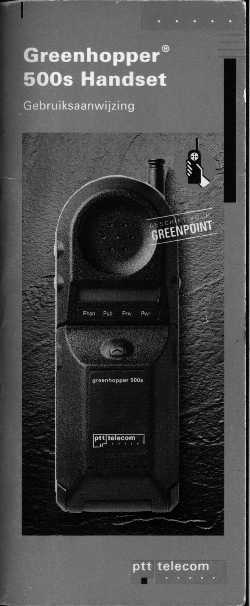

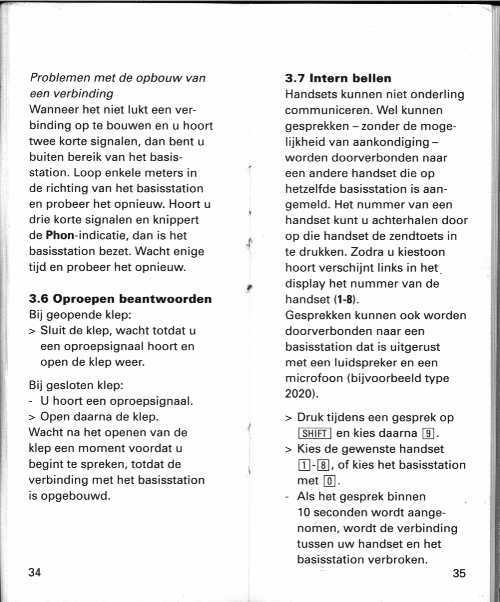

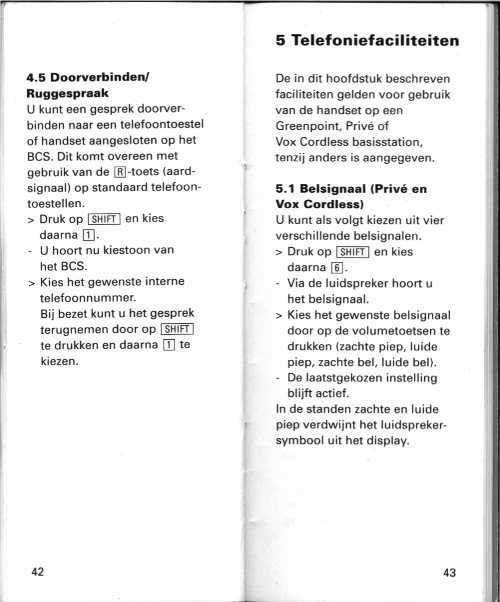

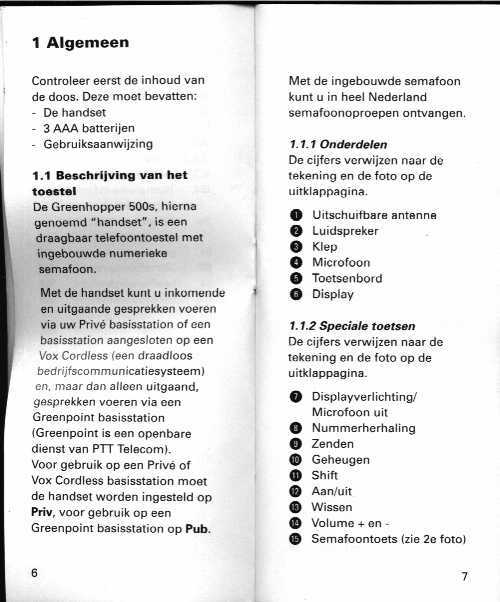

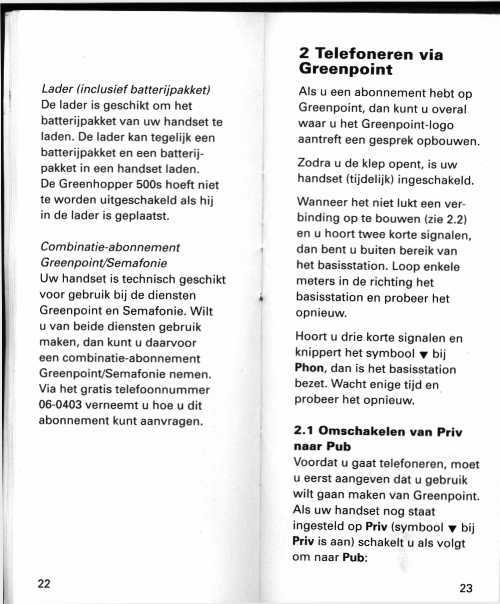

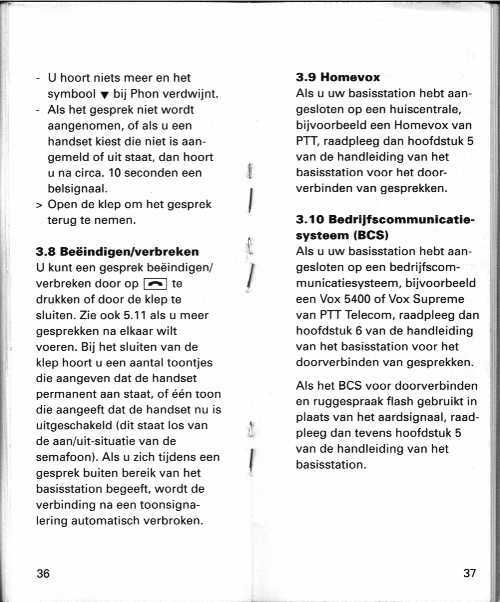

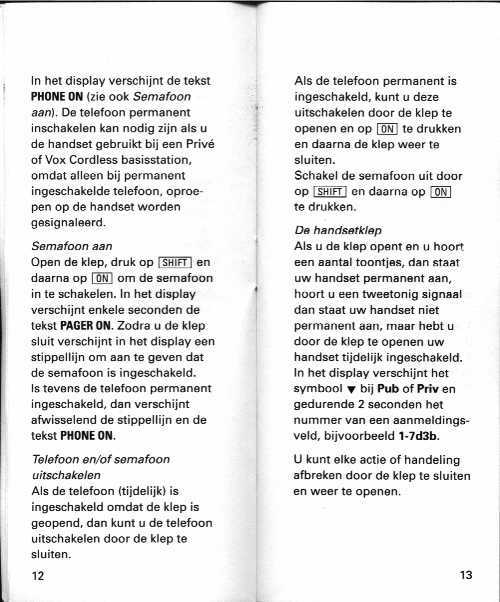

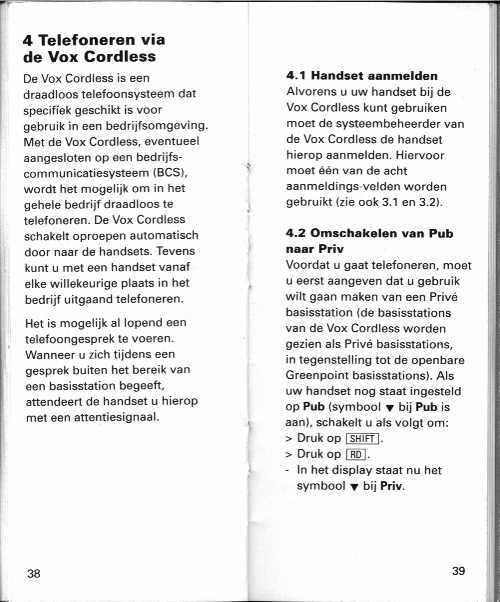

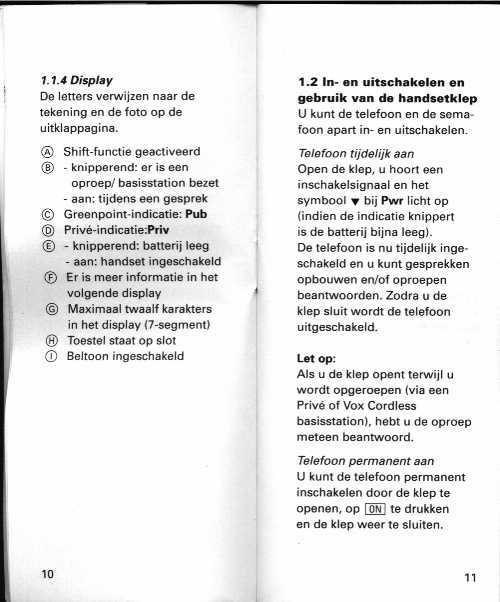

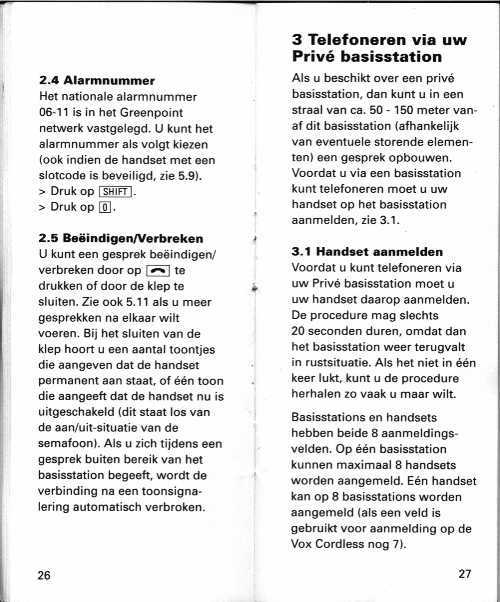

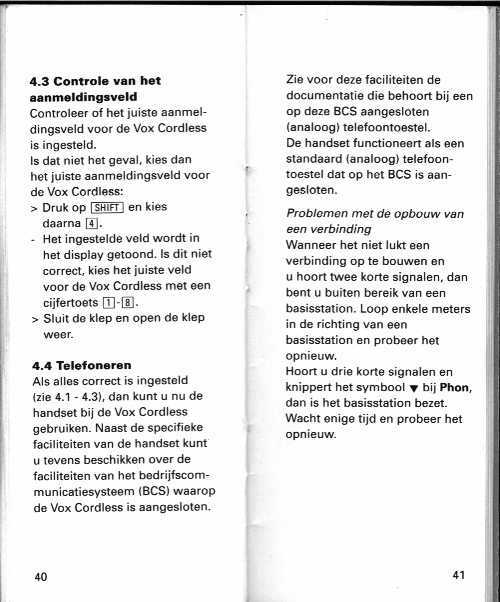

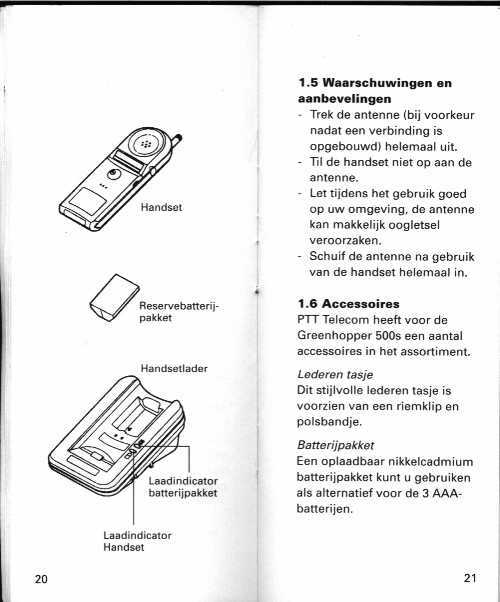

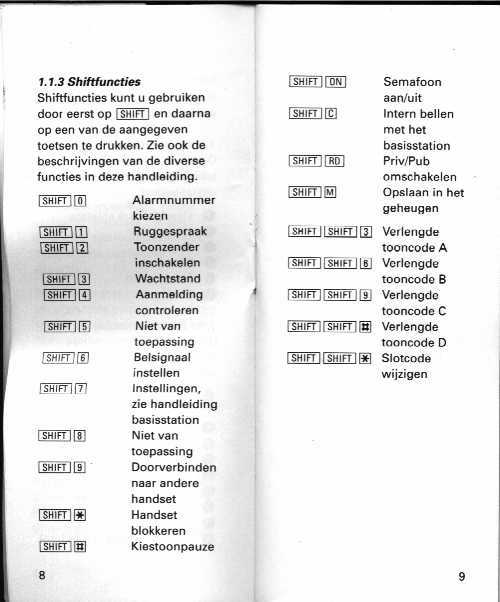

Greenhopper 500s

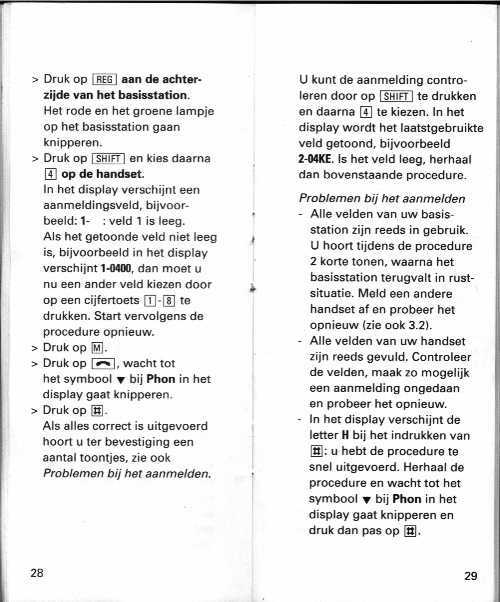

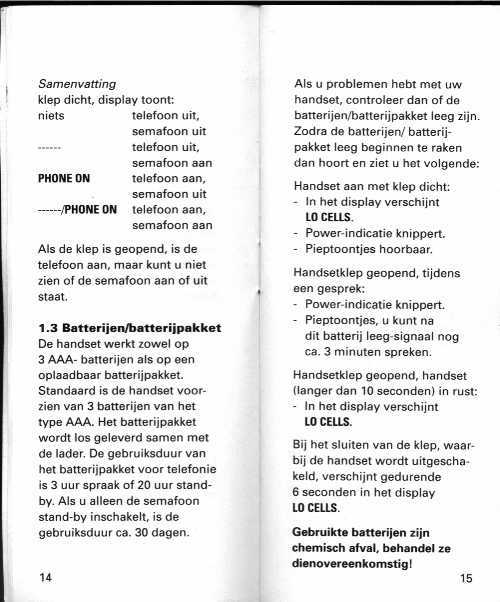

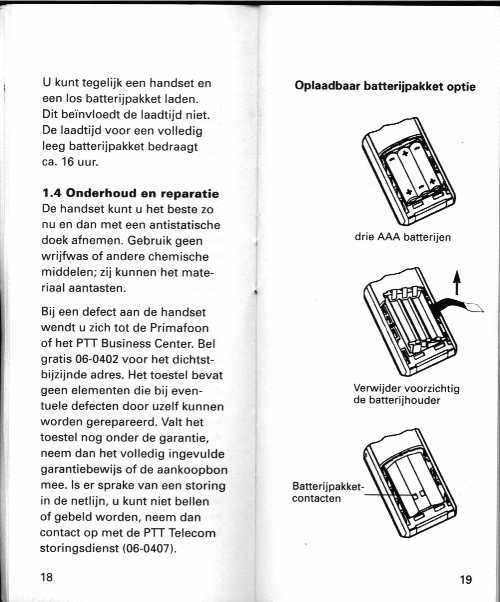

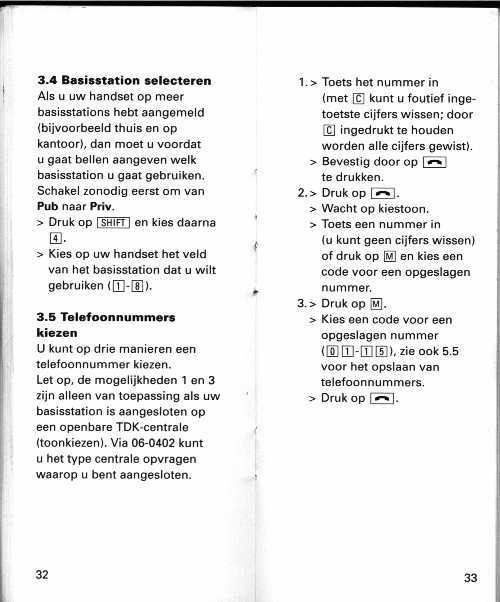

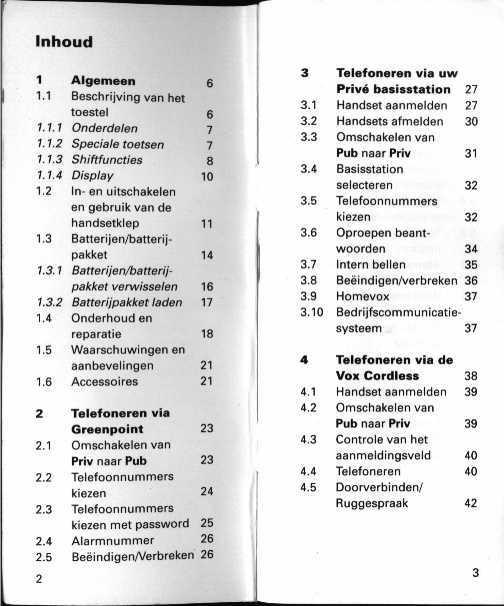

Greenpoint greenhopper500 Front.jpg Greenpoint greenhopper500 P2-3.jpg Greenpoint greenhopper500 P4-5.jpg Greenpoint greenhopper500 P6-7.jpg Greenpoint greenhopper500 P8-9.jpg Greenpoint greenhopper500 P10-11.jpg Greenpoint greenhopper500 P12-13.jpg Greenpoint greenhopper500 P14-15.jpg Greenpoint greenhopper500 P16-17.jpg Greenpoint greenhopper500 P18-19.jpg Greenpoint greenhopper500 P20-21.jpg Greenpoint greenhopper500 P22-23.jpg Greenpoint greenhopper500 P24-25.jpg Greenpoint greenhopper500 P26-27.jpg Greenpoint greenhopper500 P28-29.jpg Greenpoint greenhopper500 P30-31.jpg Greenpoint greenhopper500 P32-33.jpg Greenpoint greenhopper500 P34-35.jpg Greenpoint greenhopper500 P36-37.jpg Greenpoint greenhopper500 P38-39.jpg Greenpoint greenhopper500 P40-41.jpg Greenpoint greenhopper500 P42-43.jpg Greenpoint greenhopper500 P44-45.jpg Greenpoint greenhopper500 P46-47.jpg Greenpoint greenhopper500 Back.jpg

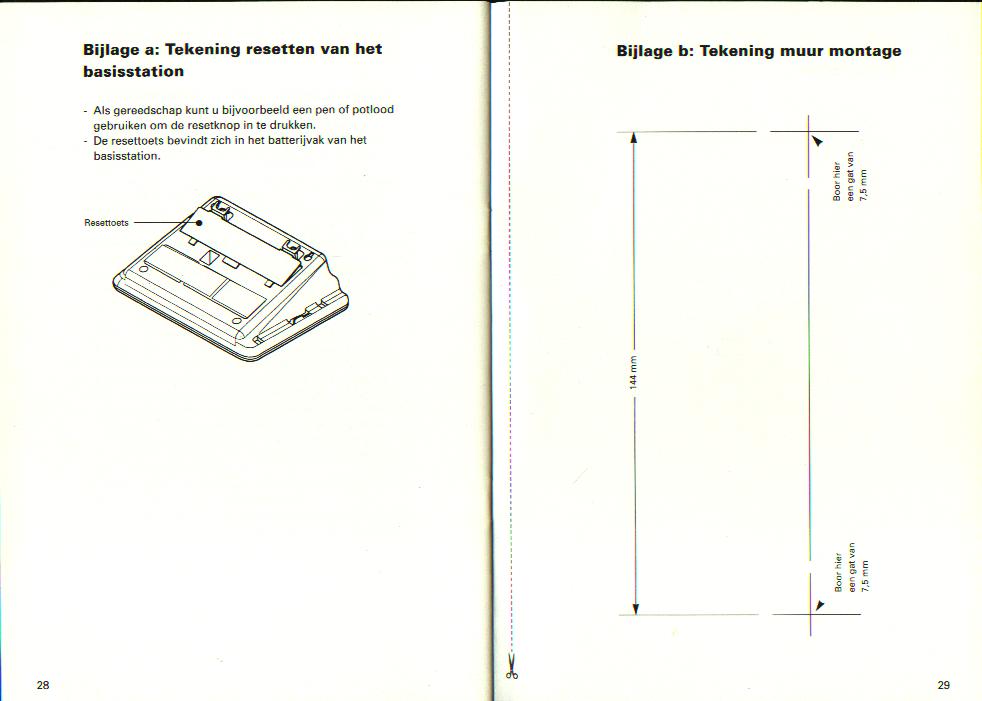

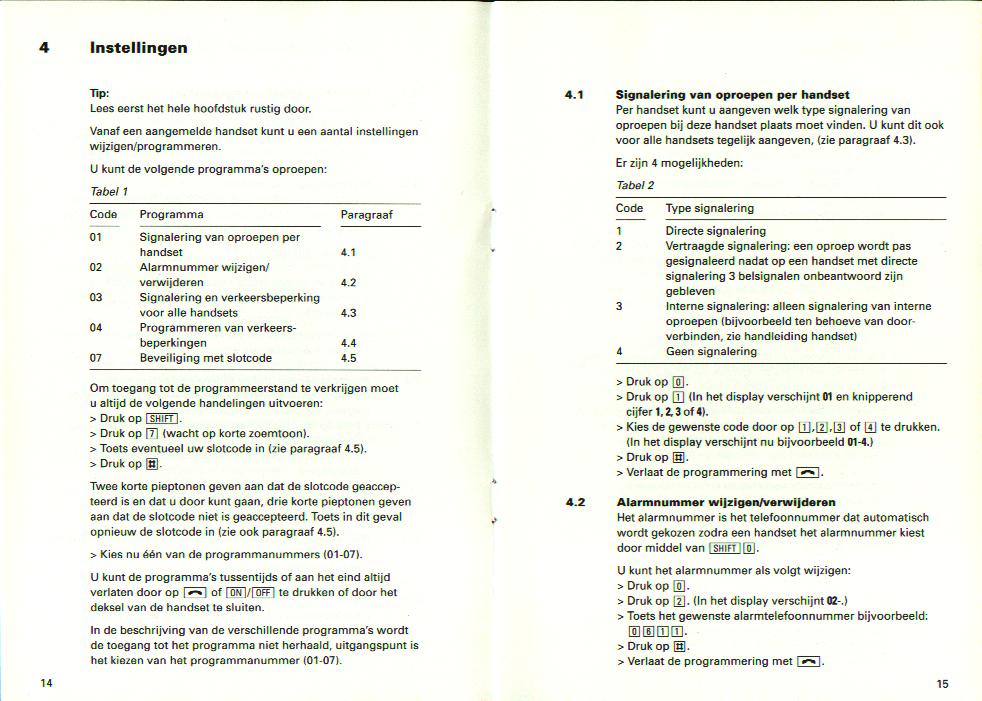

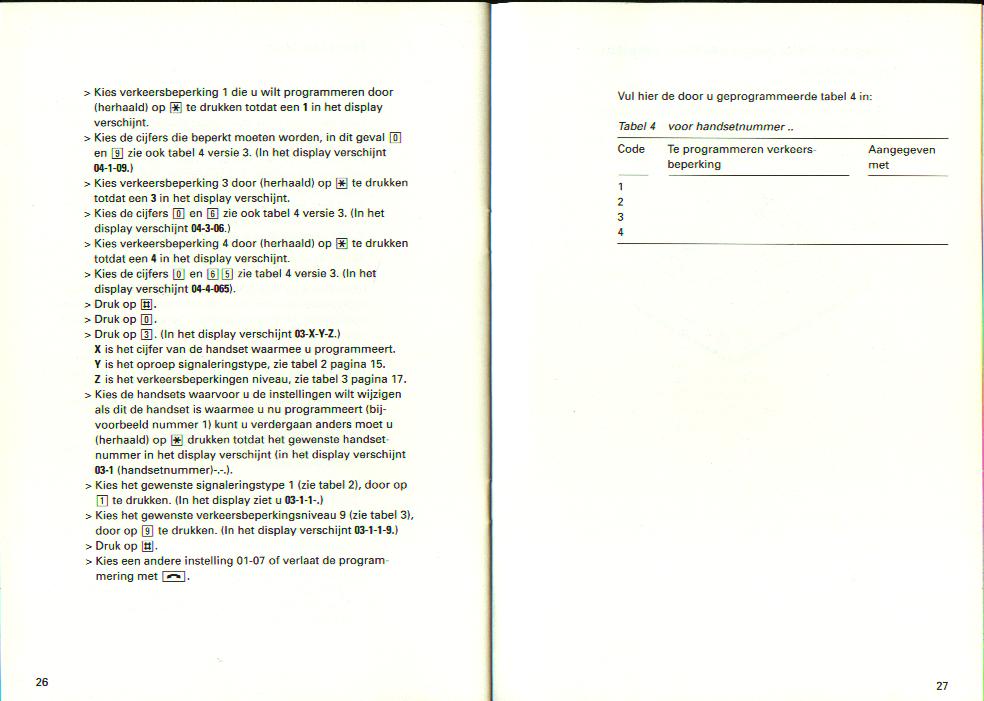

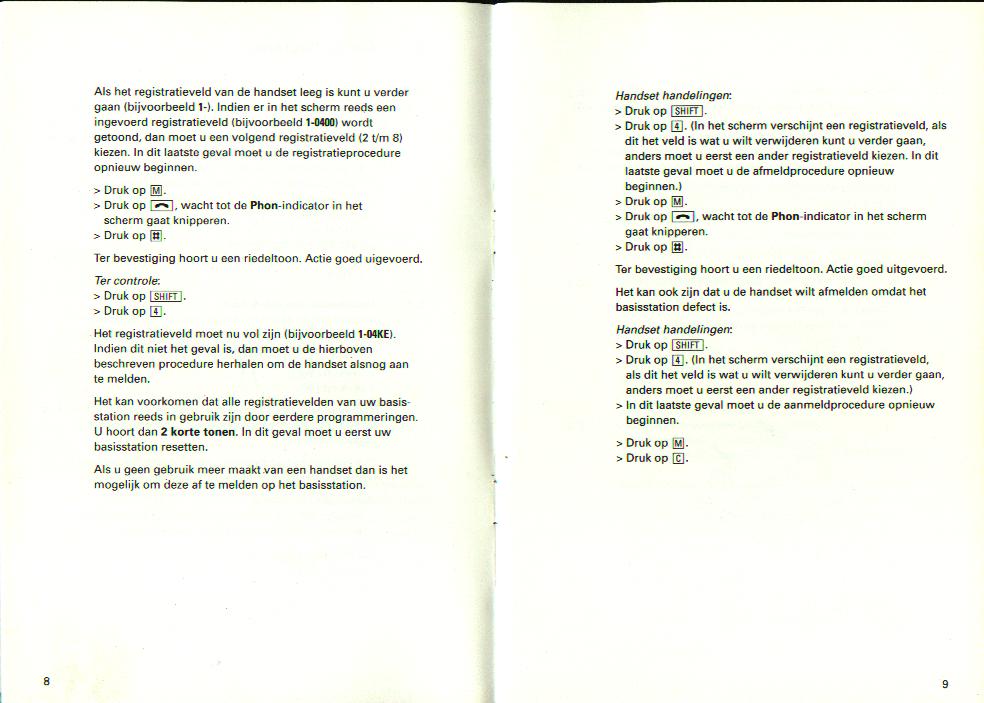

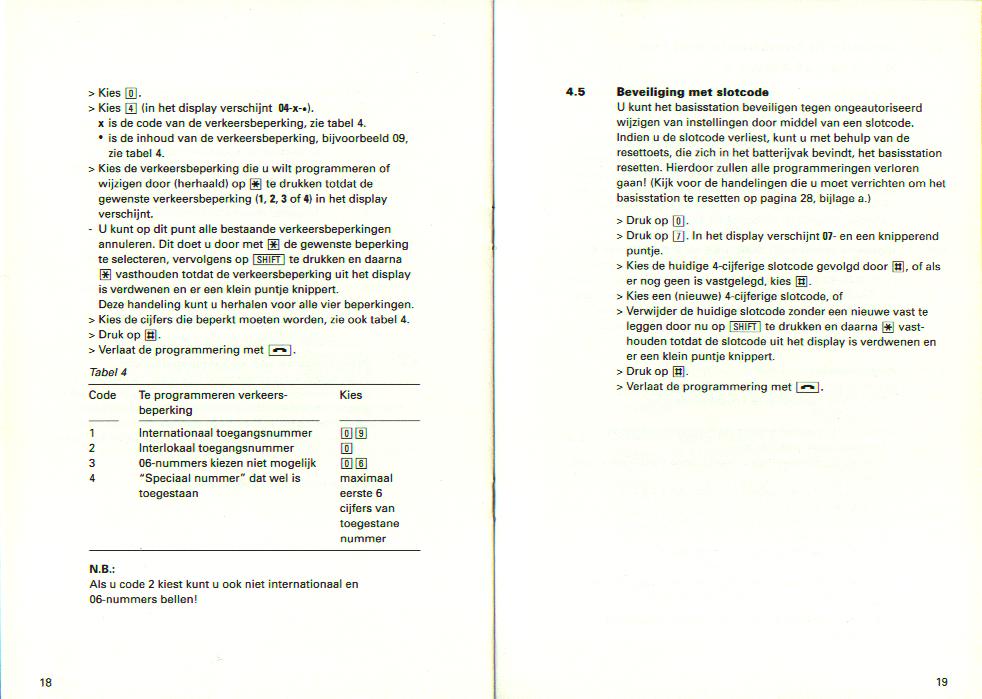

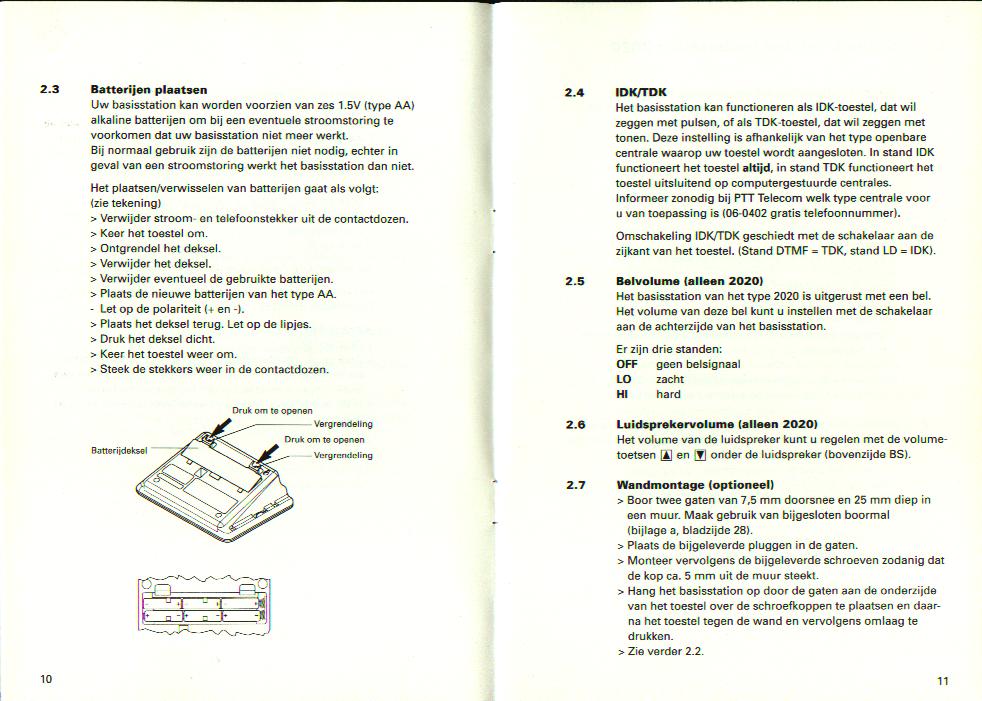

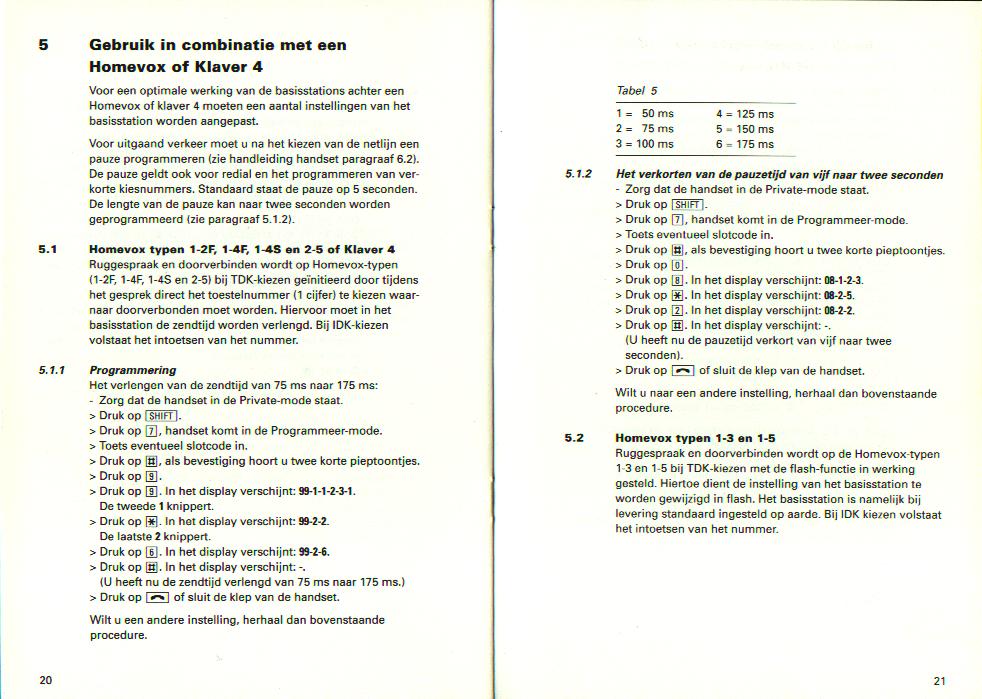

Basisstation 2010 / 2020

Missende pagina's: 01-07, 12-13, front, back

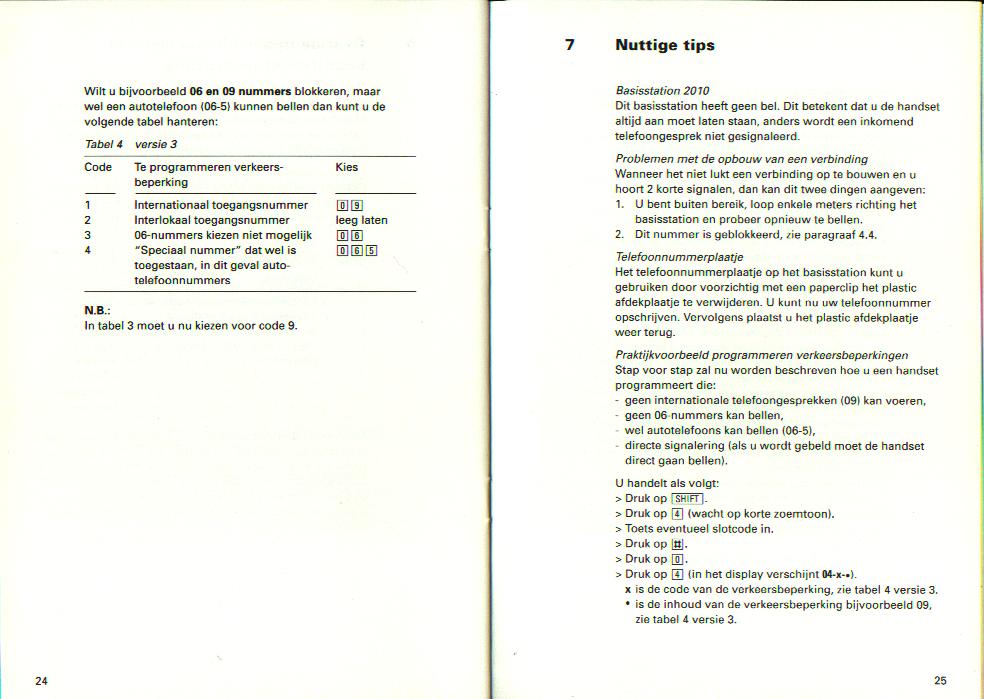

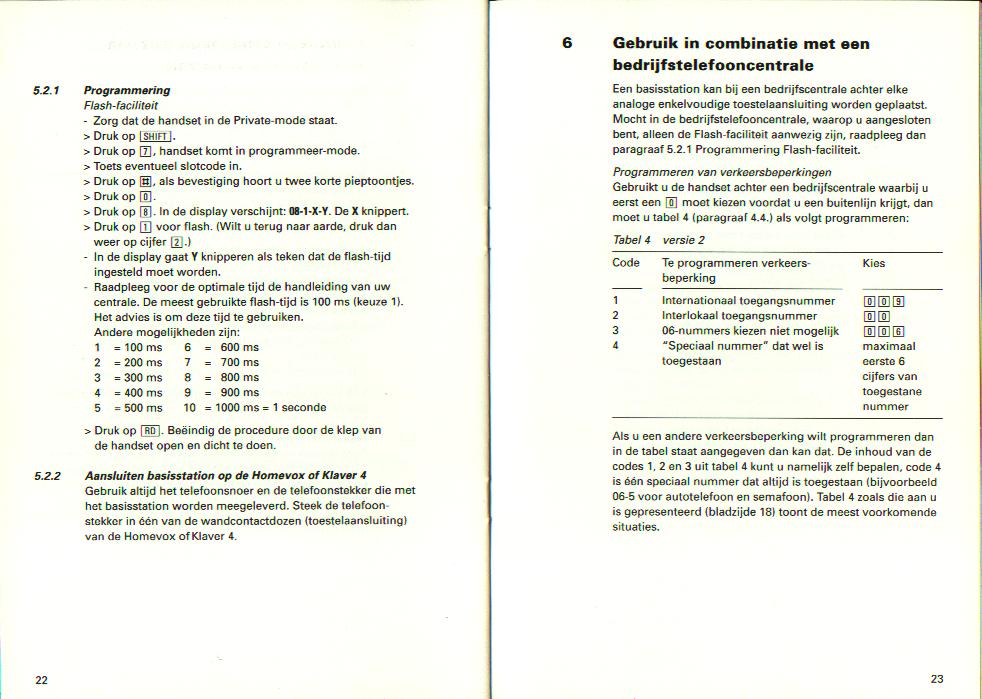

Greenpoint basisstation2020 P08-09.jpg Greenpoint basisstation2020 P10-11.jpg Greenpoint basisstation2020 P14-15.jpg Greenpoint basisstation2020 P16-17.jpg Greenpoint basisstation2020 P18-19.jpg Greenpoint basisstation2020 P20-21.jpg Greenpoint basisstation2020 P22-23.jpg Greenpoint basisstation2020 P24-25.jpg Greenpoint basisstation2020 P26-27.jpg Greenpoint basisstation2020 P28-29.jpg


Techniek

CT2: http://en.wikipedia.org/wiki/CT2 Kermit e.d. zijn motorola silverlink 2000 en 3000.

8 telefoons per basisstation.

Netwerknamen:

  • NL: Kermit
  • UK: Phonepoint, Callpoint, Rabbit
  • FR: BiBob
  • DE: City-Ruff
  • FI: Pointer (test)

Typen telefoons

Nederlandse markt:

In het nieuws

Greenpoint ???

Greenpoint KPN heeft onder de naam Greenpoint, een tijd een dienst in de lucht gehad, waarmee via Telepoints kon worden gebeld. Een Telepoint is een basispost van een draadloze telefoon die op een openbare locatie is opgehangen. Meestal betreft het een locatie in het stadscentrum, of bijvoorbeeld het station of een parkeerplaats langs de snelweg. De abonnee was zo in het bezit van een draadloze telefoon voor thuis en onderweg. Bellen was mogelijk in een straal van enkele tientallen tot hooguit enkele honderden meters van het Telepoint. Het was niet mogelijk om via een dergelijk Telepoint gebeld te worden.

Met de opkomst van GSM is Greenpoint geruisloos ten onder gegaan. Het systeem heeft gefunctioneerd van 1992 tot begin 1999

Een Kermit draadloze telefoon. Kermit KPN verkocht de toestellen in eerste instantie onder de naam Kermit. Later is deze naam gewijzigd in Greenhopper. Het systeem werkte volgens de CT-2 standaard (Cordless Telephone-2), de tweede generatie draadloze telefoon. Dit systeem werkt digitaal en werkt in de frequentieband van 864,1 - 868,1 MHz. Bij de draadloze telefoon werd ook een basispost geleverd, zodat deze thuis kon worden gebruikt als draadloze telefoon. Het systeem wordt ook voor thuisgebruik nauwelijks meer gebruikt. Het is thuis verdrongen door DECT.

15 januari 2010: PTT Telecom (Greenhopper - surpriseparty)

tags & payoff: ptt telecom; primafoon; business center greenhopper; digitale draadloze telefoon

optimale geluidskwaliteit de telefoon voor u thuis en bij greenpoint

surprise! de greenhopper 150 met basisstation 160 nu van 795 gulden voor 649 gulden bij primafoon en business center van ptt telecom

20 januari 2010: PTT Telecom (Greenpoint)

tags & payoff: ptt telecom; vroom & dreesmann; primafoon; greenpoint

op steeds meer plaatsen kom je greenpoints tegen bij alle warenhuizen van vroom & dreesmann bijvoorbeeld waar je dus niet alleen voordelig kunt winkelen maar ook vanaf een tientje per maand kunt bellen met je eigen greenpoint telefoon zo eenvoudig is dat nou

greenpoint een nieuwe vrijheid van spreken vanaf tien gulden per maand

5 augustus 1993: NETHERLANDS EXPANDS TELEPOINT COVERAGE

[1]

Koninklijke PTT Telecom Nederland NV is extending its Greenpoint CT2 Telepoint cordless phone system, increasing the number of base stations to 5,000 from 2,000. It is also launching a combination CT2 hand-set and pager, dubbed the Greenhopper. The Greenpoint network currently covers Amsterdam, along with post office, department stores and railway stations throughout the country. It will now be extended to include filling stations and parking areas on main routes, through-routes and approach roads to towns with more than 12,500 inhabitants, as well as the centres of large cities. PTT Telecom claims this will mean that users in urban areas will never be more than five minutes away from a base station. The work is scheduled for completion by the end of the year. The new Greenhopper phones are a combination of the company's Kermit handset and a pager. When a customer is paged, the handset displays the number, which can be dialled automatically when the user reaches a base station. The handset costs $400 with subscription $15 a month.
