Project: LEDpanelen
LEDpanelen Picture.jpg

LEDpanelen

Naam LEDpanelen
Door Raboof
Status Idee
Madskillz solderen, shiftregisters, esp32
Doel / Omschrijving
iets leuks/nuttigs doen met 2 oude LED-panelen
Alle Projecten - Project Toevoegen
File:LEDpanelen_Picture.jpg noez

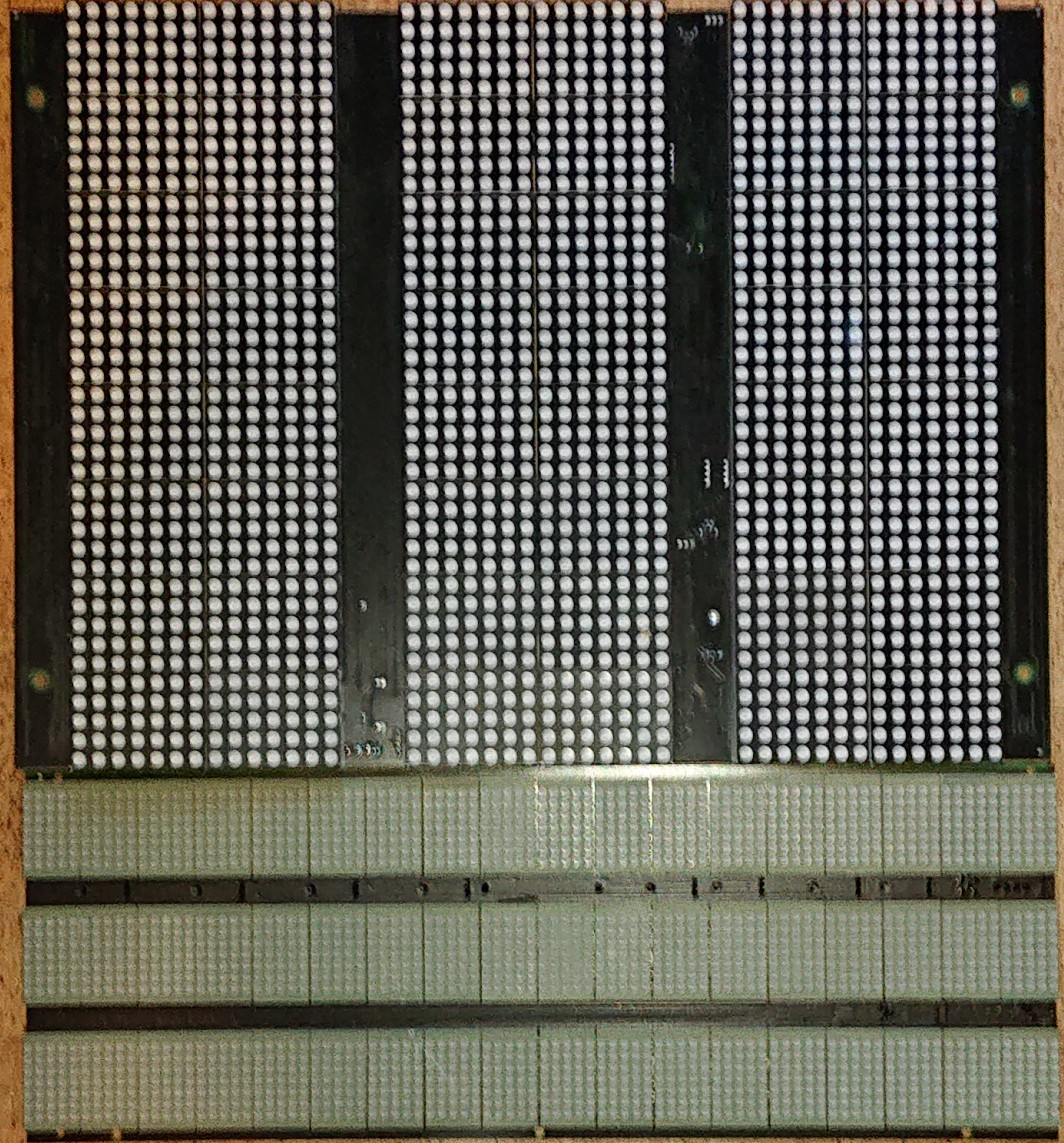

We hadden 2 oude LED-panelen liggen. Doel is hier iets leuks/nuttigs van te maken voor de nieuwe space.

Raboof Picture.jpg Raboof Raboof

Wie?: niet opgegeven

Projecten: L42, PixSkillFlut

Madskills: geen opgegeven

Klik voor meer info...
heeft dit project nu 'geadopteerd', maar als er meer mensen zin hebben om mee te doen dan is dat leuk!

Hardware

Een paneel met 2 grotere vlakken en een FDS132 paneel met 3 rows

Over het FDS132-paneel is veel te vinden op internet, bijvoorbeeld http://arduinows.blogspot.com/search/label/FDS132 . Orgineel zit er een CPLD op die seriele of optische informatie accepteert en omzet in instructies voor de shift registers. Die is al van dit paneel 'afgesoldeerd', zodat we de shift registers direct kunnen aansturen met iets als een esp32.

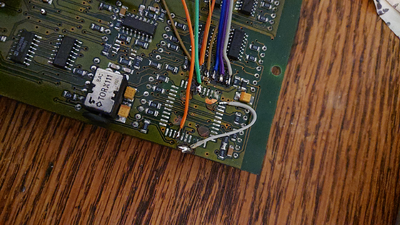

Daarvoor moesten eerst draadjes aan de juiste pootjes gesoldeerd worden:

LEDpanelen solderen.png

Software

Eerst maar eens ueberhaupt de boel aan de praat krijgen, daarvoor lijkt https://github.com/BartDeWaal/FDS132-textdriver een handig startpunt.

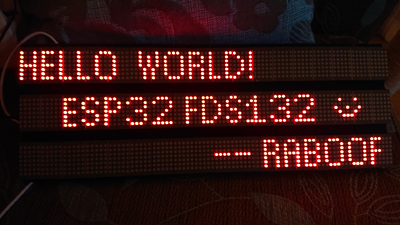

Met een paar aanpassingen aan de praat gekregen op de ESP32, https://github.com/raboof/FDS132-textdriver :

LEDpanelen helloworld.png

Het lijkt me leuk te kijken of het lukt ipv tekst juist graphics, misschien zelfs met grijswaarden, te kunnen laten zien. Dat lukt maar het is wel passen-en-meten qua timing om een stabiel beeld te krijgen/houden.

Next steps

  • bedenken wat we willen laten zien en hoe we die informatie erin krijgen
  • leuke animaties bedenken en bouwen
