Project: RepRap connectboard
RepRap connectboard Picture.jpg

RepRap connectboard

Naam RepRap connectboard
Door Stoneshop
Status Uitvoer
Madskillz Eagle, printen (laten) maken
Doel / Omschrijving
Connectorbordjes om de bedrading van een RepRap te versimpelen
Alle Projecten - Project Toevoegen
File:RepRap connectboard_Picture.jpg noez

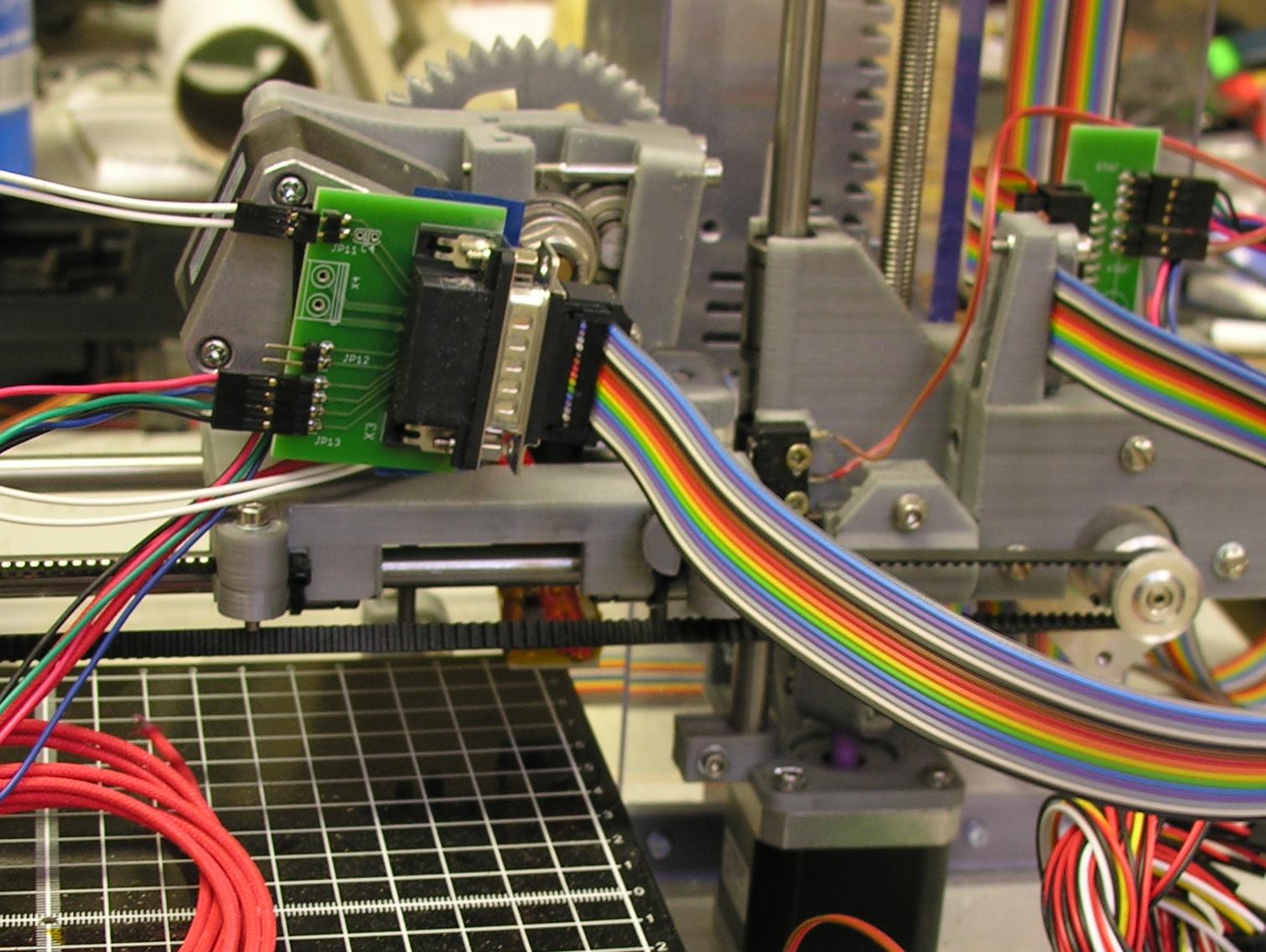

Van een RepRap wil je de extruder redelijk makkelijk kunnen verwisselen, of in ieder geval kunnen demonteren om PLA-meuk te kunnen verwijderen. Hiervoor is een DB-15 connector op de extruder assembly een simpele oplossing. Er is een ontwerp voor een bracket om een DB-15 connector op de extruder te kunnen monteren, maar dan blijf je met het probleem zitten dat de draden van de motor, de extruder, de thermistor en een eventuele fan nog aan de connector gesoldeerd moeten worden; voor draden die meer pinnen bezetten is dat minder fraai.

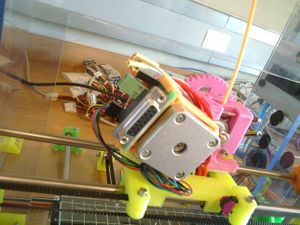

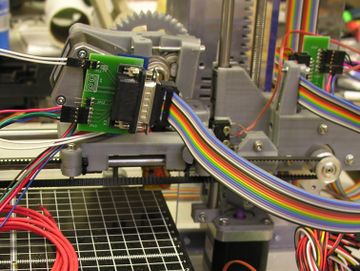

De door mij verzonnen oplossing is een klein printje met een DB-15, een 4-polige header voor de stepper, twee 2-polige headers voor de thermistor en de fan, en een printkroonsteentje voor de extruder. En omdat ik toch bezig was: een 'aftakking' voor de X-stepper + X-stop, die dan samen met de extruder op een 20-aderige bandkabel bij de RAMPS/Replicape uit komen, printjes voor de linker Z-stepper + Z-stop en Y-stepper + Y-stop, die dan elk met 6-aderig bandkabel aangesloten kunnen worden, en een interconnect bordje waar alle bandkabels op uit kunnen komen en omgezet worden naar 2- danwel 4-pin headers, en ook weer printkroonsteentjes voor de extruder en het heated bed.

Een versie met optische sensoren voor de eindstops is klaar, en wordt binnenkort gemanufactureerd.

Bestand:Reprap-connectboard.zip

Bestand:Reprap-connectboard opto.zip

Bestand:E bracket board.zip

PLA bracket holder
