Project: KKN Stoel

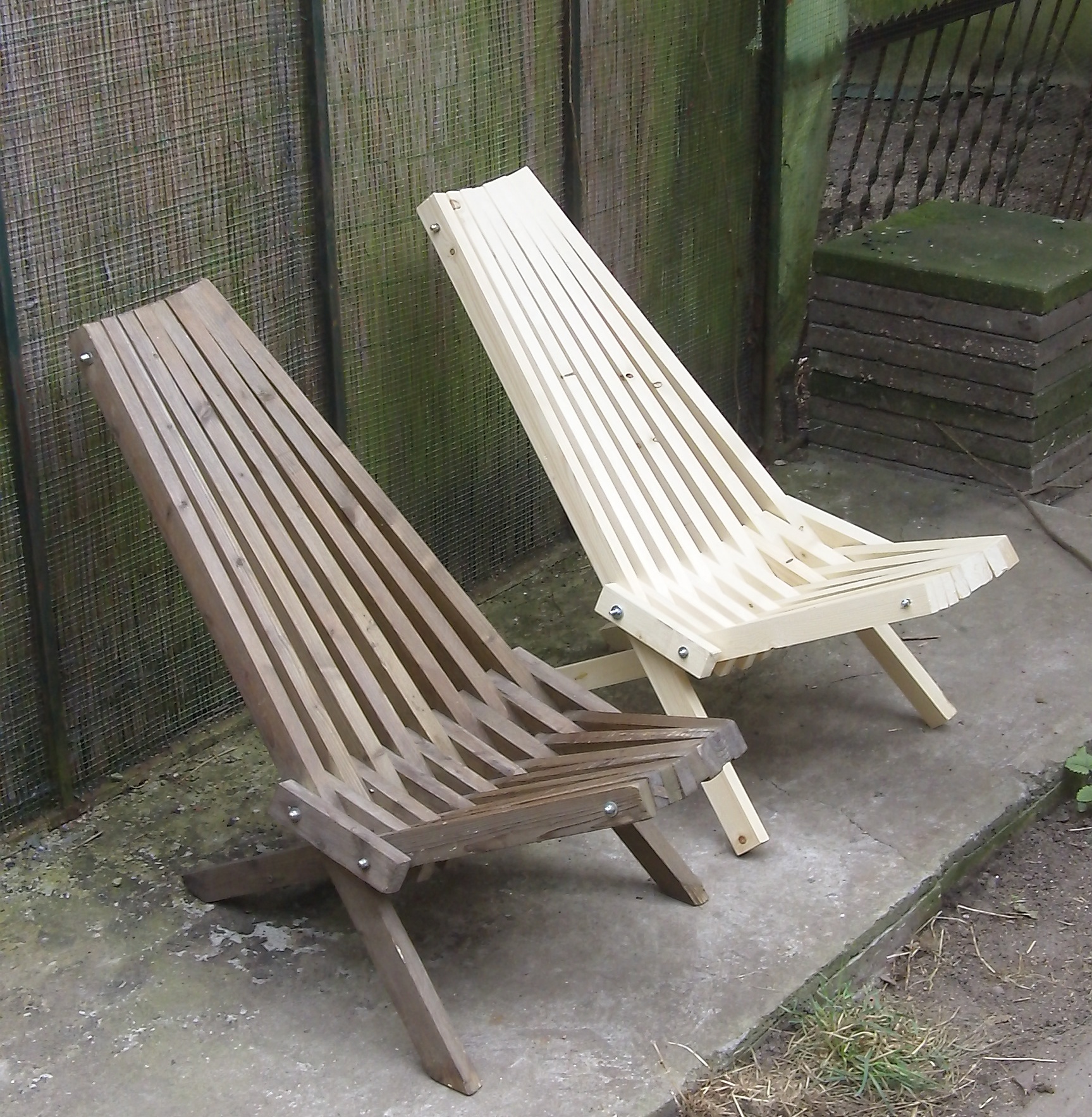

KKN stoel Picture.jpg

KKN Stoel

Naam KKN Stoel
Door MacSimski
Status Afgerond
Madskillz zagen, boren, schroeven, schuren, relaxen
Doel / Omschrijving
een remake van de door Lurwah gevonden tuinstoel
Alle Projecten - Project Toevoegen
File:KKN stoel_Picture.jpg noez

Dit is een bouwbeschrijving van de door Lurwah Picture.jpg Lurwah Lurwah

Wie?: Voorzitter

Projecten: Zuil, ADD Pig Button, AntwoordenvelopHack, Biepje, Hack42-Mate, bLEnDer

Madskills:

Klik voor meer info...
gevonden tuinstoel tijdens de open dag van 2012. Het is een ontwerp wat uitgaat van geschaafd vuren of grenen balkjes van 45x28mm.

Hier de PDF van de bouwbeschrijving. Details volgen na eerste proef.

Benodigd materiaal

Uitgaande van standaard lengte maten;

Materiaal: geschaaft vuren/grenen 45x28mm

  • 2x 3mtr
  • 3x 2.40mtr
  • (Alternatief: 5x 2.70)
  • 2x draadijzer M6 1mtr
  • 8x grote ring M6
  • 8x dopmoer M6

Hout bij de bouwmaat: 12.02 ex btw. totaal. bij de praxis: 34,56 incl.

Benodigd:

  • 9*A - 200mm
  • 6*B - 395mm
  • 2*C - 840mm
  • 2*D - 1090mm
  • 4*E - 810mm
  • 2*F - 765mm
  • 1*G - 230mm

Maken

Zagen:

  • 2*E + 1*F = 1620 + 765 = 2385 => 2400 (2)
  • 1*D + 1*C + 1*B + 2*A + 1*G = 1090 + 840 + 395 + 400 + 230 = 2955 => 3000 (1)
  • 1*D + 1*C + 1*B + 3*A = 1090 + 840 + 395 + 600 = 2925 => 3000 (1)
  • 4*B + 4*A = 1580 + 800 = 2380 => 2400 (1)

rest: 1*20, 2*15, 1*75, 1*45 = 160mm (zonder zaagverlies). > /dev/draeck

Zagen alternatief (5x2700)

  • 1090 + 1090 + 200 + 230
  • 810 + 810 + 395 + 395 + 200
  • 810 + 810 + 395 + 295 + 200
  • 840 + 840 + 765 + 200
  • 765 + 395 + 395 + 200 + 200 + 200 + 200 + 200


/*

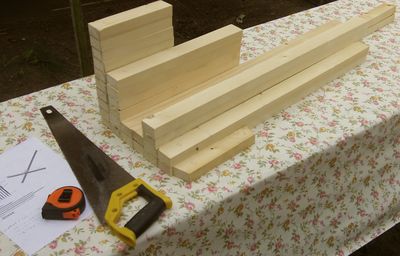

KKN stoel gezaagd.JPG

*/

Boor de gaten met een 8mm boor, maar gebruik een draadeinde m6. Let bij het monteren op de zichtkant van de balkjes. gaten en noesten zo veel mogelijk aan de achterkant. Begin het rijgen met de twee stangen in het midden. korte delen A staand, de rest liggend alsof ie ingeklapt is. (poten bij elkaar en zitgedeeltes bij elkaar) daarna 2x ring en moer er op, maar ruimte laten voor het buigen.

De rugleuning bestaat uit de delen: D-E-F-E-E-F-E-D

De zitting: B-B-C-B-B-C-B-B

Onderdeel G was op het origineel een dwarsverbinding tussen twee poten, maar wordt bij de replica niet gebruikt.

Steek de eindstangen er door met aan een kant een ring en moer. begin aan die kant met het samendrukken. tijdens het samendrukken kun je het draadeind alvast een beetje krom buigen. Daarna moeren er op en niet te vast aandraaien. pas als de stoel definitief staat en er op gezeten is, de moeren enigsinds vastzetten. bij het proefzitten gebruik maken van $drankje en $versnapering. Pas lichte ontspanning toe.

kosten

Hout bij pontmeyer 1.08 per meter incl. btw
Staal, ringen en moeren bij Burghouwt 51.25 inc..
Totaal materiaal 347.58 incl btw gedeelt door 22 is 15.80 per stoel

Deelnemer Aantal KOSTEN
MacSimski 5 79.00
Jaybee 4 63.20
dvanzuijlekom 3 47.40
Lurwah 2 31.60
BugBlue 4 63.20
CookieMonster 2 31.60
Moem 2 31.60
Eightdot 2 31.60

Maak het geld over op rek 6830606 tnv S. Claessen, Arnhem onder vermelding "stoelen kkn"
